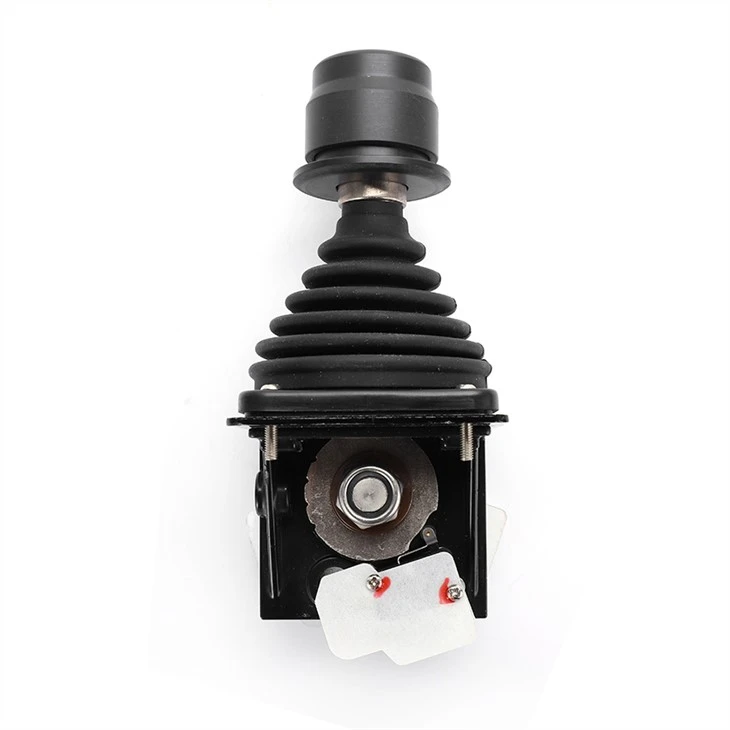

単軸摩擦ホールドホール効果ジョイスティック

電源電流

& lt; 11mA

許容電圧を制限する

30Vdc

逆限界許容電圧

-15Vdc

出力電圧の中央値

2.5 ± 0.1V

出力電圧の線形誤差

& lt;±0.2V

18〜36Vdc（U 21〜U 25）

消費電流

20mA

操作方法

摩擦ポジショニング

始動力

28N（14N、BH上端）

最大操作力

28N（30N、BH上端）

制限力

& gt; 300N

耐用年数

約100万回

重さ

450g（上端なし）

保管温度

-40 ℃ ~ + 85 ℃

保護グレード

IP54（BH上端）

IP65（他の上端）

FEF

感触から始める

FCL

中央値の機械的ロック

FEL

開始点メカニカルロック

H52

0〜2.5〜5Vdc電圧出力

U12

電源電圧9〜18Vdc、+10V〜0V〜+10V電圧出力

U13

電源電圧9〜18Vdc、-5V〜0V〜+5V電圧出力

U14

電源電圧9〜18Vdc、+5V〜0V〜+5V電圧出力

U1

電源電圧9〜18Vdc、0V〜+10V電圧出力

U21

電源電圧18〜36Vdc、-10V〜0V〜+10V電圧出力

U22

電源電圧18〜36Vdc、+10V〜0V〜+10V電圧出力

U23

電源電圧18〜36Vdc、-5V〜0V〜+5V電圧出力

U24

電源電圧18〜36Vdc、+5V〜0V〜+5V電圧出力

U25

電源電圧18〜36Vdc、0V〜+10V電圧出力

U26

電源電圧18〜36Vdc、6V〜12V〜18V電圧出力

I21

電源電圧9〜36Vdc、2線式システム4mA〜12mA〜20mA電流出力

I22

電源電圧9〜36Vdc、2線式システム20mA〜12mA〜20mA電流出力

I41

電源電圧9〜36Vdc、4線式4mA〜12mA〜20mA電流出力

I42

電源電圧9〜36Vdc、4線式20mA〜12mA〜20mA電流出力

NA

アナログ信号出力なし

MS11

4A開始位置マイクロスイッチ付き

MS12

4Aフロントおよびバックポジションマイクロスイッチ付き

RS1

1A開始位置リレースイッチ付き

RS2

1A前後方向とニュートラルリレースイッチ付き

RS3

前面と背面の1Aノーマルオープンおよびニュートラルクローズリレースイッチ付き

LD

LDタイプハンドルの上端

押しボタン式メカニカルロック

BH

BHタイプハンドルの上端

リフトアップメカニカルロック

HD

HDハンドルの上端

上部にボタンがありません

SP

詳細については

SPタイプのハンドルの上端の説明を参照してください
