で使用されるポテンショメータ工業用ハンドル角変位センサーとしても知られている、は、産業用操作市場でより一般的です。 電圧アナログ出力を実現するためのハンドル上の独立したデバイスとして、変位に変換できる機械的変位またはその他の非電気を、特定の機能関係を持つ抵抗値の変化に変換し、それによって出力電圧の変化を引き起こします。 以下は潜在的な可能性です。デバイスの動作原理が詳細に説明されています。
まず、ポテンショメータの構造産業用ハンドルで使用されるポテンショメータは、一般に3-ピンタイプと4-ピンタイプに分けられます。 3-ピンポテンショメータの構造は、通常、抵抗器本体、回転シャフト、スライディングアーム、スライディングエンド、およびはんだタブで構成されます。 4-ピンポテンショメータの構造を3-ピンポテンショメータの構造と比較します。 ポテンショメータにはもう1つのニュートラルエンド（センタータップとも呼ばれます）があります。 通常、ハンドルは通常、ニュートラルハンドルで使用される3-ピンポテンショメータを使用します（つまり、通常の状態ではハンドルは中央位置にあり、ハンドルを前後に振ると出力が変化します）。片側ハンドル（つまり、ハンドルは通常横位置にあり、ハンドルは必要な変数値のセットを取得するために前方または後方にのみ振ることができます）。 また、4-ピンポテンショメータは、中央のタップ端があり（中央に不感帯があります）、4-ピンポテンショメータは2つと見なすことができるため、通常、片側ハンドルには使用されません。構造からの並列アクティブ抵抗のグループ。これにより、対称変数値のセットを出力できます。

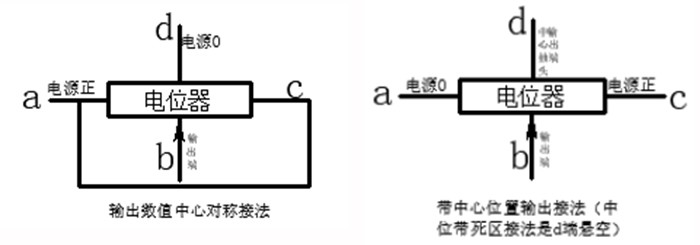

第二に、ポテンショメータの配線3-ピンポテンショメータの接続方法：可変分圧器として使用する場合、一端を入力電圧に接続し、スライド端を出力に接続し、もう一方の端は接地されています。 可変抵抗器として使用する場合は、一方の端を入力電圧に接続し、スライド端を出力に接続し、残りの端をフローティングのままにするか、スライド端に接続することができます。 4-ピンポテンショメータにはもう1つのセンタータップ端があるため、通常、ニュートラルデッドゾーンが必要なハンドル、固定の中央値出力値が必要なハンドル、または対称変数値のセットを出力するハンドルで使用されます。 配線方法：ニュートラルデッドゾーンを使用する場合、センタータップ端が吊り下げられていることを除いて、3-ピンポテンショメータの可変圧力接続方法と同じです（出力が接続されている場合、出力電圧は半分になります）入力電圧の、そしてハンドルの揺れによって変化しない）; 対称可変値接続：2つの固定端を短絡して入力電圧を接続し、センタータップ端を接地し、スライド端を出力に接続します。 このとき、ハンドルは中心位置から前後に同じように出力します。
